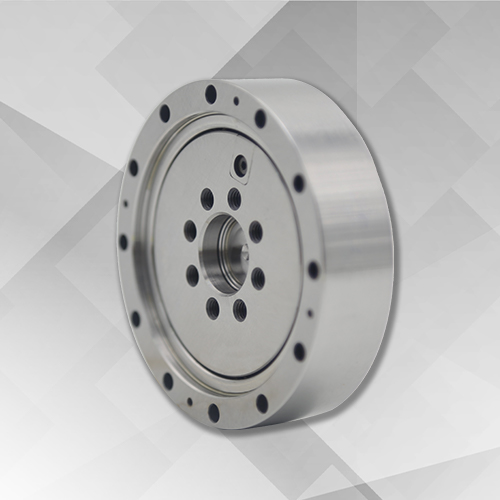

CSD型谐波减速器轴承


  • 外圈和内圈均为整体结构,外径尺寸和CSG型相同,比CSG型轴承具有更高的刚性,主要应用在CSD系列减速器输出部位。

bearing@hyzcgroup.com

18837917076

  • 产品详情


谐波减速器轴承包括刚性轴承和柔性轴承两大类型,刚性轴承包含四种系列,CSG(CSF)系列、CSD系列、SHG(SHF)系列、SHD系列,其命名方式采用减速器的命名;柔性轴承的命名为HYR。

谐波减速器用刚性轴承为交叉圆柱滚子结构,根据其使用场合分为外圈分体、内圈整体,外圈、内圈都是整体两大类;滚动体为圆柱滚子,互成90°垂直排列在V型滚道中,这种结构的轴承可同时承受轴向载荷、径向载荷和倾覆力矩等各个方向的载荷,轴承具有高精度、高刚性以及复合承载能力。

CSD(外圈整体、内圈整体)

外圈和内圈均为整体结构,外径尺寸和CSG型相同,比CSG型轴承具有更高的刚性,主要应用在CSD系列减速器输出部位。


轴承型号外形尺寸外圈安装孔内圈安装孔基本额定载荷重量
d1d2DHCBH2D1中心径dm安装孔尺寸1安装孔尺寸2
    (密封反面)
中心径dn安装孔尺寸1
    (密封正面)
中心径dl安装孔尺寸2(密封反面)CrCorKG
单位:mmKNKN
CSD-1412115516.616.113.92.742.5496-φ3.53-M2(丝深5)2510-M3(丝深7)176-M3(丝深7)4.76.70.24
CSD-1714116216.616.113.92.749.75610-φ3.55-M2(丝深5)278-M5(丝深8)19.58-M4(丝深8)5.37.50.3
CSD-2018167018.317.815.62.7576412-φ3.54-M2(丝深5)348-M6(丝深9)248-M4(丝深8)5.890.42
CSD-2524208523.422.9203.4737918-φ3.56-M2(丝深5)428-M8(丝深12)308-M5(丝深9)9.615.10.8
CSD-32323011224.523.520.93.695.310418-φ4.56-M3(丝深7)5710-M8(丝深12)416-M6(丝深11)15251.4
CSD-40363212629.128.124.64.5109.6117.518-φ5.56-M3(丝深8)7210-M10(丝深15)486-M8(丝深11)21.336.52.1
CSD-504844157343329.44.613814722-φ6.64-M3(丝深8)8810-M12(丝深18)626-M10(丝深18)34.860.23.8
