HRTGM带集成角度测量系统转台轴承
- 该系列轴承基于HRTG转台轴承,在HRTG系列基础上集成了角度测量系统,可实现角度的精确测量,最高精度可达2角秒,非常适用于对角度定位精度有很高要求的应用场合。
bearing@hyzcgroup.com
18837917076
- 产品详情
HRTGM集成角度测量系统系列:
该系列轴承基于HRTG转台轴承,在HRTG系列基础上集成了角度测量系统,可实现角度的精确测量,最高精度可达±2角秒,非常适用于对角度定位精度有很高要求的应用场合。
测量系统由传感器构件和测量尺构成。采用纯电感式的测量原理,信号极其精确,测量精度高。同时由于使用了较高的防护措施,该测量系统在运行当中不会受到来自外部的干扰,例如灰尘烟雾、轻度油污及划痕、磁场等,工作可靠,无需过多维护,适用范围广。可用于高精度回转工作台和旋转轴、分度头、军工雷达、航空、航天及测量和试验中要求对角度旋转精度要求较高的领域。

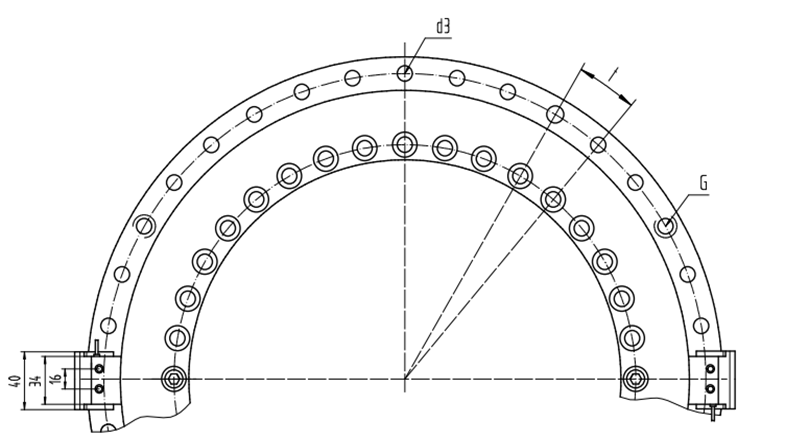

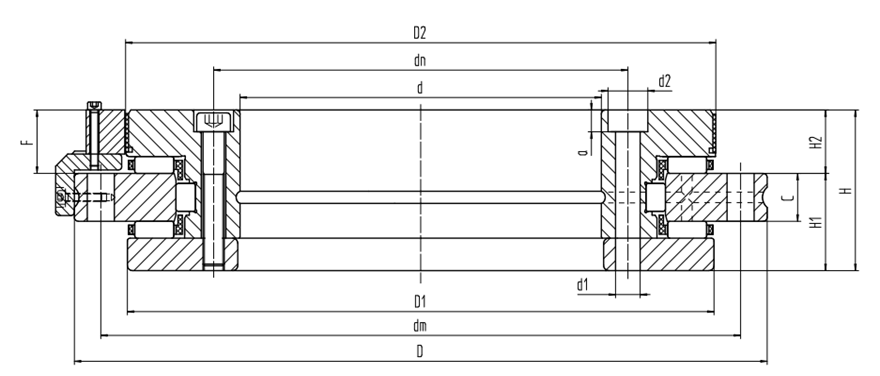

HRTGM轴承尺寸表:
公称型号 | 外形尺寸 | 安装孔 | 连接 螺栓 数量 | 螺纹拔取孔 | 节距1)t | 螺钉 拧紧 力矩 | 基本额定载荷 | 轴承 摩擦 力矩3) | 重量 | |||||||||||||||||||
轴向 | 径向 | |||||||||||||||||||||||||||
d | D | B | H | b | D1 | D2 | J | J1 | F | L | 内圈 | 外圈 | 动 | 静 | 动 | 静 | ||||||||||||
单位:mm | d1 | d2 | a | 数量4) | d3 | 数量4) | MA2) | Ca | Coa | Cr | Cor | |||||||||||||||||
mm | mm | G | 数量 | 数量*t | N m | KN | Nm | ≈Kg | ||||||||||||||||||||
HRTGM150 | 150 | 240 | 43* | 26 | 12 | 214 | 215 | 165 | 225 | 16.5 | 121 | 7 | 11 | 6.2 | 34 | 7 | 33 | 2 | M8 | 3 | 36*10° | 14 | 112 | 630 | 56 | 170 | 10 | 6.2 |
HRTGM180 | 180 | 280 | 46* | 29 | 15 | 244 | 245 | 194 | 160 | 16.5 | 140 | 7 | 11 | 6.2 | 46 | 7 | 45 | 2 | M8 | 3 | 48*7.5° | 14 | 118 | 710 | 69.5 | 200 | 12 | 7.7 |
HRTGM200 | 200 | 300 | 47* | 30 | 15 | 274 | 276 | 215 | 285 | 16.5 | 152 | 7 | 11 | 6.2 | 46 | 7 | 45 | 2 | M8 | 3 | 48*7.5° | 14 | 120 | 765 | 81.5 | 220 | 14 | 9.7 |
HRTGM260 | 260 | 385 | 55 | 36.5 | 18 | 345 | 345.5 | 280 | 365 | 17.5 | 192.5 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 160 | 1060 | 93 | 290 | 20 | 18.3 |
HRTGM325 | 325 | 450 | 60 | 40 | 20 | 415 | 415.5 | 342 | 430 | 18.5 | 225 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 275 | 1930 | 120 | 345 | 40 | 25 |
HRTGM395 | 395 | 525 | 65 | 42.5 | 20 | 486 | 486.5 | 415 | 505 | 18.5 | 262.5 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7.5° | 34 | 300 | 2280 | 186 | 655 | 55 | 33 |
HRTGM460 | 460 | 600 | 70 | 46 | 22 | 560 | 560.5 | 482 | 580 | 18.5 | 300 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7.5° | 34 | 355 | 2800 | 200 | 765 | 70 | 45 |

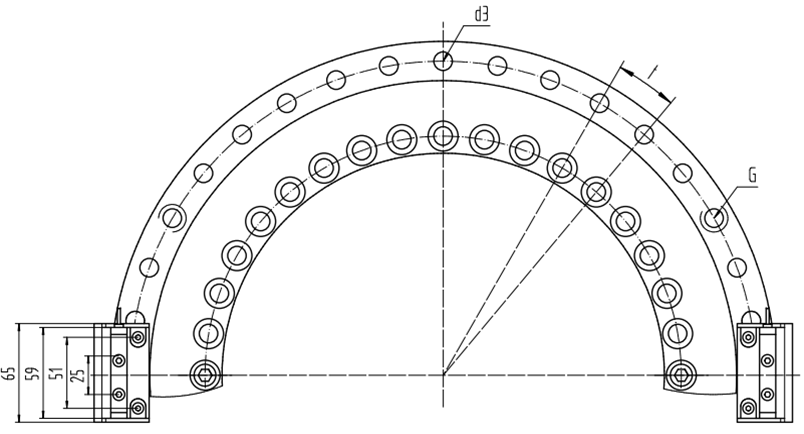

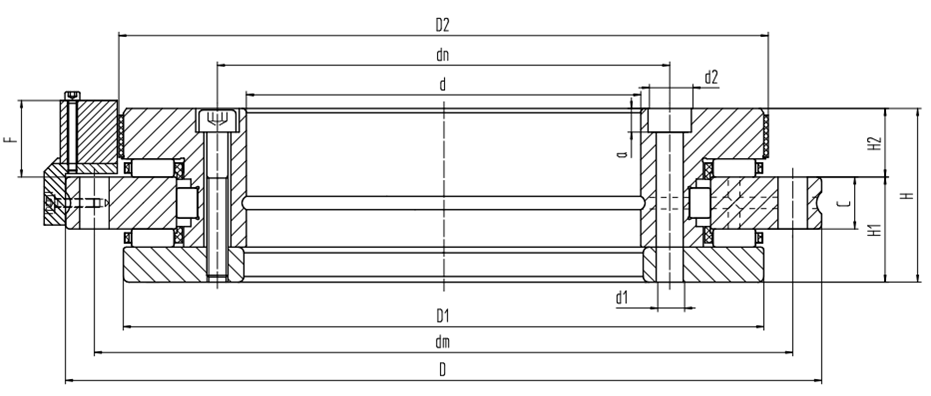

HRTMA轴承尺寸表:
公称型号 | 外形尺寸 | 固定孔 | 连接螺钉 数量 | 吊装孔 | 节距 | 螺钉 拧紧 力矩 | 基本额定载荷 | 极限 转速 | 轴承 摩擦 力矩 | 重量 | ||||||||||||||
轴向 | 径向 | |||||||||||||||||||||||
d | D | H | D1 | dn | dm | 内圈 | 外圈 | 动 | 静 | 动 | 静 | |||||||||||||
单位:mm | d1 | d2 | a | 数量 | d3 | 数量 | MA | Ca | Coa | Cr | Cor | 脂润滑 | ||||||||||||
mm | mm | G | 数量 | 数量t | Nm | KN | r/min | Nm | ≈Kg | |||||||||||||||
HRTMA150 | 150 | 240 | 52 | 213.17 | 165 | 227 | 7 | 11 | 6.2 | 34 | 7 | 33 | 2 | M8 | 3 | 36*10° | 14 | 112 | 630 | 56 | 170 | 320 | 10 | 6.2 |
HRTMA180 | 180 | 280 | 54 | 244 | 194 | 260 | 7 | 11 | 6.2 | 44 | 7 | 45 | 4 | M8 | 3 | 48*7.5° | 14 | 118 | 710 | 69.5 | 200 | 280 | 12 | 7.7 |
HRTMA200 | 200 | 300 | 51 | 273.65 | 215 | 285 | 7 | 11 | 6.2 | 46 | 7 | 45 | 2 | M8 | 3 | 48*7.5° | 14 | 120 | 765 | 81.5 | 220 | 260 | 14 | 9.7 |
HRTMA260 | 260 | 385 | 61.5 | 346.24 | 280 | 365 | 9.3 | 15 | 8.2 | 32 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 160 | 1060 | 93 | 290 | 200 | 20 | 18.3 |
HRTMA325 | 325 | 450 | 64 | 414.36 | 342 | 430 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | M8 | 3 | 36*10° | 34 | 275 | 1930 | 120 | 345 | 170 | 10 | 25 |
HRTMA395 | 395 | 525 | 66.5 | 486.96 | 415 | 505 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7.5° | 34 | 300 | 2280 | 186 | 655 | 140 | 55 | 33 |
HRTMA580 | 580 | 750 | 90 | 698.99 | 610 | 720 | 11.4 | 18 | 11 | 46 | 11.4 | 42 | 2 | M12 | 6 | 48*7.5° | 68 | 490 | 4250 | 228 | 965 | 80 | 140 | 89 |
HRTMA650 | 650 | 870 | 122 | 797.7 | 680 | 830 | 14 | 20 | 13 | 46 | 14 | 42 | 2 | M12 | 6 | 48*7.5° | 116 | 870 | 7400 | 430 | 1700 | 65 | 200 | 170 |
