HRTG转台轴承

HRTG转台轴承由一个推力/向心轴圈，一个推力垫圈，两个滚针保持架组件和一组向心圆柱滚子组成。座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向和径向承载能力。高倾斜刚度和极高的精度。适用于回转工作台，卡盘和铣刀头以及测量和实验中的轴承配置。该型轴承对与之…

bearing@hyzcgroup.com

18837917076

产品详情

HRTG转台轴承由一个推力/向心轴圈，一个推力垫圈，两个滚针保持架组件和一组向心圆柱滚子组成。座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向和径向承载能力。高倾斜刚度和极高的精度。适用于回转工作台，卡盘和铣刀头以及测量和实验中的轴承配置。该型轴承对与之相配的设备零件的要求也较高。安装时需控制安装螺钉的扭紧力矩。

适用范围：被广泛应用于精密回转台立式磨床、分度头、滚齿机、铣齿机工件轴等精密装置。

HRTG标准系列

推力－向心组合结构，可同时承受双向轴向载荷、径向载荷和倾覆力矩。轴承上均布有安装孔，可使用螺栓直接对轴承固定；出厂时轴承已加有预载荷，安装无需调整游隙；HRTG转台轴承系列适用于转速较低、运转周期较短、对刚性和精度要求高的场合，如回转工作台、分度头等。

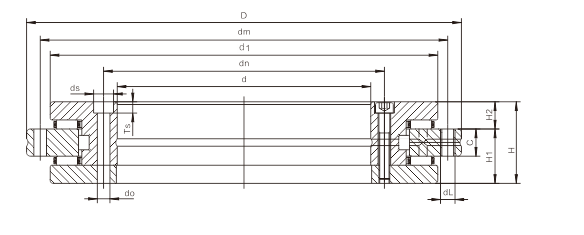

轴承代号	外形尺寸									固定孔						联接螺钉数量	螺纹退卸孔		节距1）t	螺钉拧紧力矩	基本额定载荷				极限转速5）	轴承摩擦力矩3）	重量
	外形尺寸									固定孔											轴向		径向
	d	D	H	H1	H2	C	d1	dn	dm	内圈				外圈							动	静	动	静
	单位：mm									do	ds	Ts	数量4)	dL	数量4)					MA2）	Ca	Coa	Cr	Cor	脂润滑
	单位：mm									mm				mm	数量4)		G	数量	数量*t	N m	KN				r/min	Nm	≈Kg
HRTG50	50	126	30	20	10	10	105	63	116	5.6	9	4.2	10	5.6	12	2	/	/	12*30°	8.5	38	158	28.5	49.5	600	2.5	1.6
HRTG80	80	146	35	23.35	11.65	12	130	92	138	5.6	10	4.2	10	4.6	12	2	/	/	12*30°	8.5	56	255	42.5	100	530	3	2.4
HRTG100	100	185	38	25	13	12	160	112	170	5.6	10	5.4	16	5.6	15	2	M5	3	18*20°	8.5	76.5	415	47.5	120	430	3	4.1
HRTG120	120	210	40	26	14	12	184	135	195	7	11	6.2	22	7	21	2	M8	3	24*15°	14	102	540	52	143	340	7	5.3
HRTG150	150	240	40	26	14	12	214	165	225	7	11	6.2	34	7	33	2	M8	3	36*10°	14	112	630	56	170	320	10	6.2
HRTG180	180	280	43	29	14	15	244	194	260	7	11	6.2	46	7	45	2	M8	3	48*7.5°	14	118	710	69.5	200	280	12	7.7
HRTG200	200	300	45	30	15	15	274	215	285	7	11	6.2	46	7	45	2	M8	3	48*7.5°	14	120	765	81.5	220	260	14	9.7
HRTG260	260	385	55	36.5	18.5	18	345	280	365	9.3	15	8.2	34	9.3	33	2	M12	3	36*10°	34	160	1060	93	290	200	20	18.3
HRTG325	325	450	60	40	20	20	415	342	430	9.3	15	8.2	34	9.3	33	2	M12	3	36*10°	34	275	1930	120	345	170	40	25
HRTG395	395	525	65	42.5	22.5	20	486	415	505	9.3	15	8.2	46	9.3	45	2	M12	3	48*7.5°	34	300	2280	186	655	140	55	33
HRTG460	460	600	70	46	24	22	560	482	580	10	15	8.2	46	10	45	2	M12	3	48*7.5°	34	355	2800	200	765	120	70	45
HRTG580	580	750	90	60	30	30	700	610	720	11.4	18	11	46	11.4	42	2	M12	6	48*7.5°	68	490	4250	228	965	80	140	89
HRTG650	650	870	122	78	44	34	800	680	830	14	20	13	45	14	42	2	M12	6	48*7.5°	116	1040	8000	490	1800	65	200	170
HRTG850	850	1095	124	80.5	43.5	37	1018	890	1055	18.5	26	17	57	18.5	54	2	M16	6	60*6°	284	1000	8650	455	1730	50	300	253
HRTG950	950	1200	132	86	46	40	1130	990	1160	18.5	26	17	57	18.5	54	2	M17	6	60*6°	284	1290	11400	530	2040	40	600	312
HRTG1030	1030	1300	145	92.5	52.5	40	1215	1075	1255	18.5	26	17	66	18.5	66	2	M18	6	72*5°	284	1380	12000	620	2650	35	800	375
HRTG1200	1200	1490	164	108	56	52	1410	1240	1445	18.5	26	17	66	18.5	66	2	M19	6	72*5°	284	1435	12850	745	2800	25	1000	450

对于HRTG和HRTS系列轴承，我们可以提供更高的精度，轴向和径向跳动降低50%，安装尺寸H1和H2的公差更为严格，订货时请额外标明。

注：更高的刚度、更高的转速和特殊的尺寸等特殊要求的转台轴承，请点击联系我们。

客户在选择转台轴承时，可先与我公司联系，索取工况调查表，填写后回传我司，我们技术部门会根据实际工况帮助客户进行轴承选择。
