纯科普 ▏超全交叉滚子轴承结构特点及系列型号

纯科普 ▏超全交叉滚子轴承结构特点及系列型号

  • 2020/5/26 11:02:57

交叉滚子轴承是一种内圈分割、外圈旋转的特殊型号轴承。因被分割的内环或外环,在装入滚柱和间隔保持器后,与交叉滚柱轴环固定在一起,以防止互相分离,故安装交叉滚柱轴环时操作简单。


结构特点:交叉滚子轴承是圆柱滚子在呈90度的V形沟槽滚动面上通过隔离块被相互垂直地排列,所以交叉滚子轴承可承受径向负荷、轴向负荷及力矩负荷等多方向的负荷。内外圈的尺寸被小型化,极薄形式更是接近于极限的小型尺寸,并且具有高钢性,且精度可达到P4、P2级。因此适合于工业机器人的关节部和旋转部、机械加工中心的旋转台,机械手旋转部、精密旋转工作台、医疗机器、计算器、IC制造装置等设备。




RB型( 外环分割型、内环旋转用)




此系列型号为交叉圆柱滚子轴承的基本型,内、外环尺寸被小限度地小型化,其构造是外环是分割型,内环是一体设计,适合于要求内环旋转精度高的部位。






RU型(内、外环一体型)


此系列型号由于已进行了安装孔的加工,就不需要固定法兰和支撑座。另外,由于采用带座的的一体化内外环结构,安装对性能几乎没有影响,因此能够获得稳定的旋转精度和扭矩。

能用于外环和内环旋转。






RE型(内环分割型、外环旋转用)


此系列型号是由RB型的设计理念产生的新型式,主要尺寸与RB型相同。其构造是内环是分割型,外环是一体设计,适合于要求外环旋转精度高的部位。







RA型( 外环分割型、内环旋转用)


此系列型号是将RB型内、外环厚度减小到极限的紧凑型。适合于需要重量轻、紧凑设计的部位,例如机器人和机械手旋转部位。







SX型(外环分割型,内环旋转用)


其结构与RB系列类似,外环是两分割的结构,通过三个固定环连接,内环一体设计,适合于要求内环旋转精度高的部位。







CRBH型(内、外环一体型)


该系列型号内、外环都是一体结构,用于外环和内环旋转。







推力圆柱滚子轴承





推力圆柱滚子轴承根据轴承滚子列数分为单列圆柱滚子轴承和双列圆柱滚子轴承。轴向可以承受重载荷和振动载荷。

单列推力圆柱滚子轴承可承受单方向轴向载荷和限制一个方向的轴向位移。双列推力圆柱滚子轴承可承受双向的轴向载荷和限制两个方向的轴向位移。







交叉圆锥滚子精密轴承


该类轴承具有两组滚道和滚子,相互呈直角组合,滚子交错相对。轴承的横截面高度与单列轴承相似,因此节省了空间和轴承座材料,大锥角和锥形几何设计使轴承总体有效跨距是轴承自身宽度的几倍。

交叉圆锥滚子能承受高倾覆力矩,适用于机床,包括立式镗床和磨床工作台、机床精密圆分度工作台、大型滚齿机、转塔、工业机器人等。

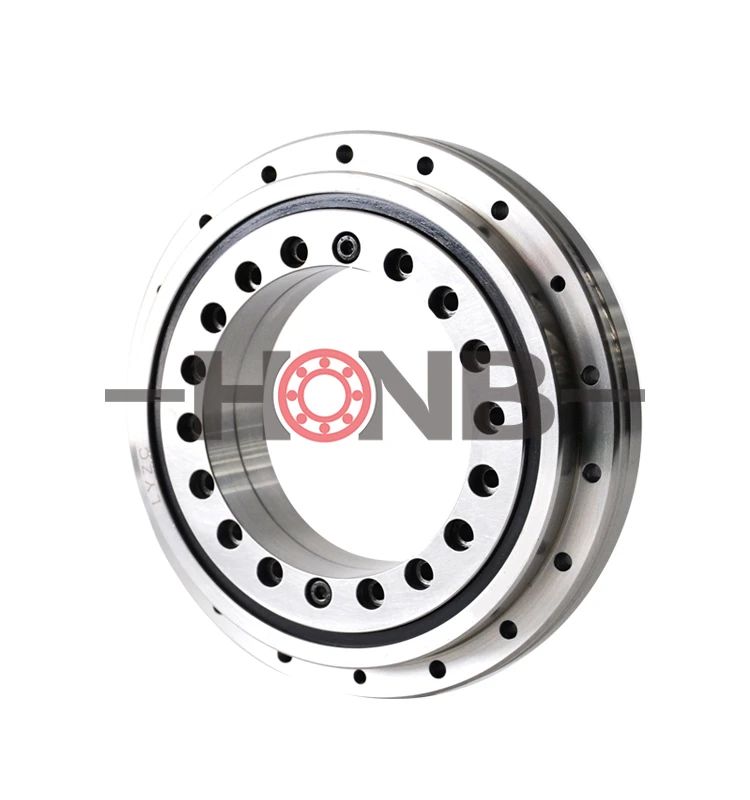

ZKLDF转台轴承


ZKLDF系列推力角接触球轴承包括个整体外圈、两个内圈和两组钢球及保持架组件,接触角为60度。外圈和内圈带有安装孔,方便通过连接螺栓对轴承进行安装固定。轴承自身通过联接螺栓固定,保证安装运输和搬运。ZKLDF推力角接触球系列转台轴承的两侧有密封盖,可防止外部污物、杂质的进入和内部润滑脂的泄漏。ZKLDF推力角接触球系列转台轴承使用复合钡基脂润滑,亦可通过外圈上的油孔再润滑。ZKLDF推力角接触球系列转台轴承采用双向60度接触角、双排球结构设计故可承受径向载荷、双向轴向负荷和倾覆力矩;特殊结构的黄铜保持架设计,使其具有更高的强度、较低的摩托力矩;因此该系列轴承别适合于超高速、长期运转和对刚性、精度有高要求的场合。

ZKLDF具有低摩擦,高旋转精度,高限转速等点,可以承受较高的轴向、径向载荷并具备较高的倾斜刚度。这种轴承尤其适合应用于复合载荷和精密方面的领域,被广泛的应用于机床回转台、磨头和多种测试装备上。




YRT系列转台轴承


由一个推力向心座圈,一个推力向心轴圈,一个推力垫圈,两个滚针保持架组件和一组向心圆柱滚子组成。座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向和径向承载能力。高倾斜刚度和极高的精度。适用于回转工作台,卡盘和铁刀头以及测量和实验中的轴承配置。该型轴承对与之相配的设备零件的要求也较高。安装时需控制安装螺钉的扭紧力矩。

适用范围:被广泛应用于精密回转台立式磨床、分度头、滚齿机、铣齿机工件轴等精密装置。
